OCTDesk 云桌面解决方案-北科大评阅中心
OCTDesk
云桌面
RVM
案例
客户名称北京科技大学评阅中心
行业教育
应用类型云桌面
产品OCTDesk

需求分析

固定座位数量有限,强烈的移动阅卷需求

由于学校的考试阅卷中心空间有限,容纳不了上百台桌面电脑同时阅卷,但每年的考试阅卷所需要的人数众多,仅仅一个专业的阅卷人数可能就超过50人,因此,急切需要能够专网访问、移动阅卷的解决方案。

考试阅卷中心桌面数量庞大、运维工作吃力

考试阅卷中心的桌面系统都是完全一样的系统,但软件安装的版本需要更新时,工作量非常大,维护人员往往力不从心,需要一种快速便捷的运维方式进行大量一键式的桌面快速部署和更新。

考试阅卷中心老师误操作、病毒隐患

考试阅卷中心管理人员本身工作压力就比较大,再加上时而发生的用户误操作导致的蓝屏等系统故障,既耽误正常的考试阅卷工作,也让管理人员的运维工作雪上加霜。

面临的挑战

考试阅卷中心的使用特点是使用频率高,使用时间相对集中,同时开启的桌面数量大,这些过时的台式机需要IT维护管理人员花费大量的时间和精力进行维护管理,管理员的工作压力相对较大;由于PC机更新周期长,PC机的性能难以满足越来越先进的阅卷平台的使用,性能问题会影响到整个阅卷工作的进度;另外由于阅卷中心能够容纳的阅卷老师人数有限,亟需一种能够远程进行阅卷的新型桌面形式来解决这个突出问题。

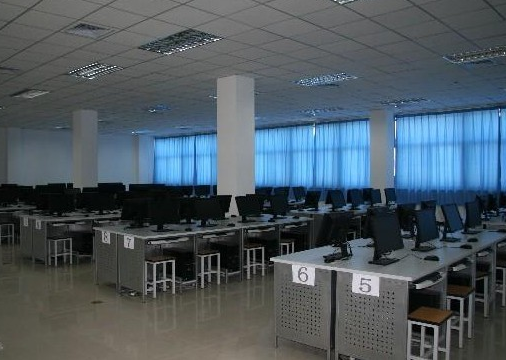

传统的阅卷中心仍然以PC机为主,而PC机模式本身存在以下几方面问题:
100桌面 运维工作量 购置和后期成本 安全风险 部署时间
传统PC方式 每天超过6小时 PC机数千元,每年耗电量约18万元 没有安全防护措施 1周以上
  • 阅卷桌面的使用受到空间限制
  • 阅卷工作局限于阅卷中心中,不得不分批分专业进行阅卷工作,其他老师只能等待,无法让老师们坐在办公室里直接阅卷;
  • 初次购置费用和后期费用高昂
  • PC机的初次购置成本往往达到几千元,而且每台PC机每年约消耗1800度电,随之连带的空调制冷等成本也十分高昂。
  • 桌面运维时间长
  • 按照100台阅卷中心PC桌面来计算,每安装一台PC桌面系统需要大约30分钟时间,安装100台则需要50小时以上,除此之外,如果要进行软件升级,需要预装不同的软件所花费的时间更是不可预计的;此外,PC机出现硬件损坏之后的维修问题更是费时费力。

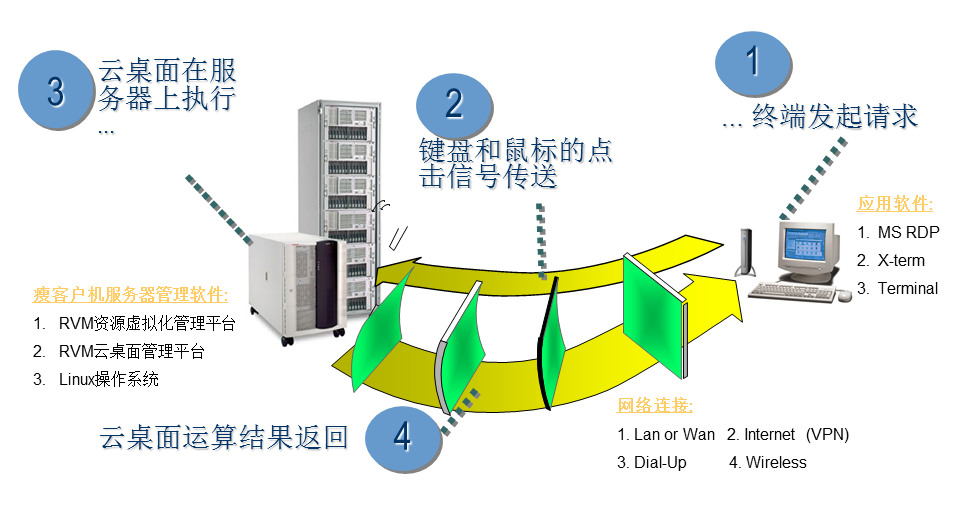

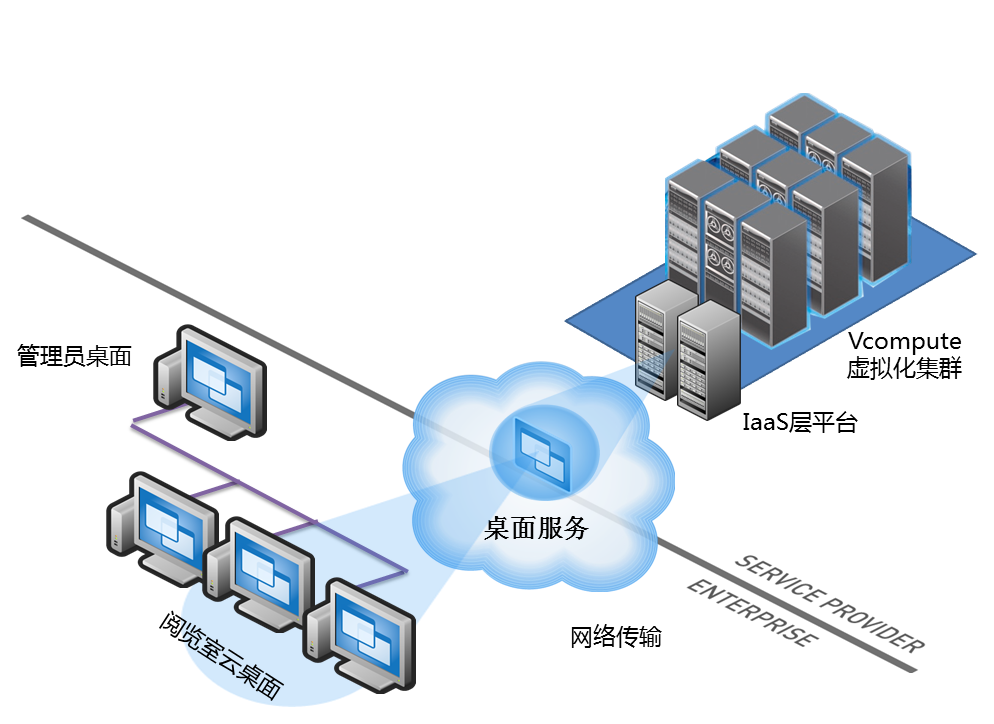

云桌面原理图

阅卷中心云桌面拓扑图

解决方案

信联云通公司推出了OCTDesk云桌面产品解决方案,不仅可以解决考试阅卷中心传统PC机桌面的各种问题,还能在保证老师们原有使用习惯不变的情况下,提高桌面部署效率,提高桌面系统的性能,大幅度减轻考试阅卷中心桌面的维护工作量。
100桌面 运维工作量 购置和后期成本 安全风险 部署时间
传统PC方式 每天超过6小时 PC机数千元,每年耗电量约18万元 没有安全防护措施 1周以上
八爪鱼云桌面 每天接近0运维时间 成本不到1/3,耗电量仅6万元 保证数据安全、访问安全 一键完成,仅需20分钟

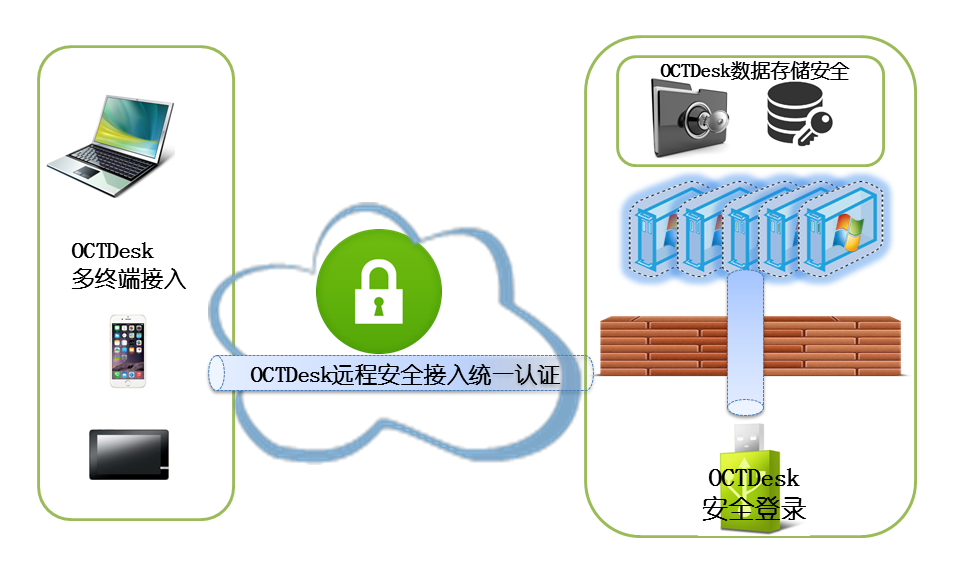

1. OCTDesk能够给每位老师提供多个桌面,只需要在自己的办公室里,通过OCTDesk客户端登陆不同的阅卷环境。通过OCTDesk自带的网络管理功能,能够对多个桌面进行网络隔离,形成阅卷中心的隔离网络,防止阅卷无关的人员访问的阅卷系统。位于阅卷中心的PC工位上仅需一台终端设备,通过OCTDesk登陆自己的账号之后,根据阅卷需要选择相应的桌面即可。
2. 采用独特的模板定制功能,根据不同阅卷平台软环境制作模板镜像,可以满足不同专业的阅卷需求。并且支持批量的桌面创建功能,创建100个桌面仅需不到20分钟时间,极大提高了桌面部署的速度。
3. 使用性能强劲的服务器来运行所有考试阅卷中心的桌面,并采用磁盘阵列来存储桌面数据,既提高了桌面的运行性能,在服务器端统一安全防护措施作用于所有的阅览室桌面和数据,这使得桌面的性能和安全性得到了更高的提升。
4. 考试阅卷中心的工位上不再需要配备PC机,只需要配备低功耗的瘦客户机和显示器即可,通过瘦客户机作为客户端用来传递鼠标键盘操作到服务器上的桌面系统,并且回传桌面系统的显示画面,读者的使用感受和直接操作PC机几乎一致。
5. 瘦客户机功耗仅有10W左右,根据统计,跟服务器功耗综合统计的耗电量比传统PC机模式节省80%电能。
6. 由于采用OCTDesk统一桌面管理技术,所有桌面的创建和管理都集中在服务器上完成,实现了所有桌面的集中化管理,管理人员可以在OCTDesk管理平台上对每个桌面进行管理和维护,也可以批量管理维护桌面系统;在桌面发生故障时,能够快速的进行问题定和修复。
管理员无需到读者工位上解决出现的电脑故障,仅需坐在自己的工位上,通过统一的管理界面来排查问题,极大的提高了阅卷中心管理员的桌面维护工作效率,从而将运维人员从繁杂的桌面维护工作中解放出来,投入更多精力到创造新价值的工作中去。
7. OCTDesk提供多种客户端,用户可以使用瘦客户机、笔记本、PC、手机、Pad等终端,使得考试阅卷工作的开展不再受空间的限制,教师随时随地都可以在办公室里阅卷。

方案优势

管理方式 运维工作量 使用寿命 耗电量 桌面系统安装速度
传统PC方式 到现场解决问题 60%以上的时间都在做PC维护 3年左右 100台约25万元 每台桌面系统需要30分钟
八爪鱼云桌面 通过客户、浏览器即可统一管理所有桌面 减少80%的运维工作量 5年以上 100台仅2万元左右 10秒完成创建,100台批量完成只需20分钟

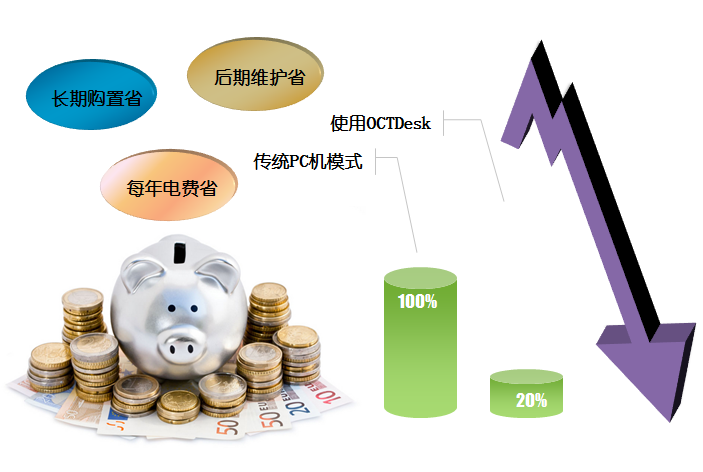

  • OCTDesk部署云桌面只需要一套云终端设备即可完成部署,可以大幅度节省硬件的采购成本,并且能够比传统PC机节省80%电能、改善办公环境。
  • OCTDesk云桌面采用B/S架构,维护人员只需要通过浏览器就能够进行桌面系统的配置和管理。
  • OCTDesk云桌面底层采用RVM资源虚拟化管理平台,能够极大提高运维的效率,节省90%以上的维护工作量。
  • 瘦客户机代替传统的PC机,所有桌面系统和程序的运行都由高性能机架服务器来完成,设备使用寿命更长,硬件更新费用更低。
  • 采用瘦客户机+显示器的模式,使得桌面+服务器的总理论功耗比传统PC机桌面降低80%以上,并且节省空调制冷等相关的耗电费用。

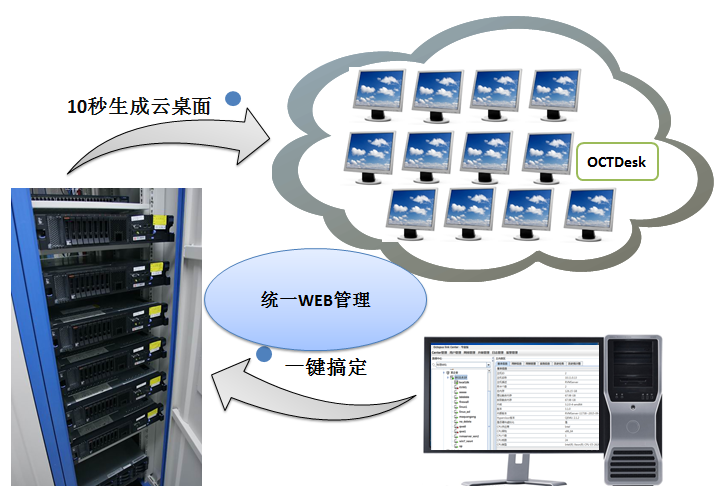

  • 云桌面部署快,创建一个云桌面只需要10秒,创建100个阅览室桌面仅仅需要不到20分钟时间。

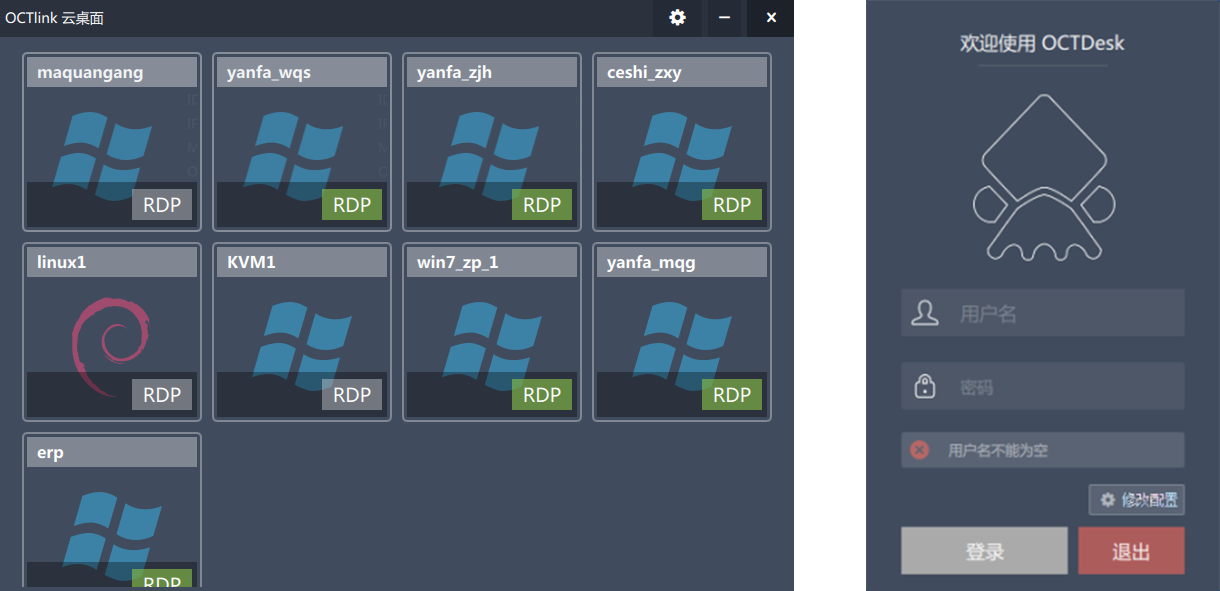

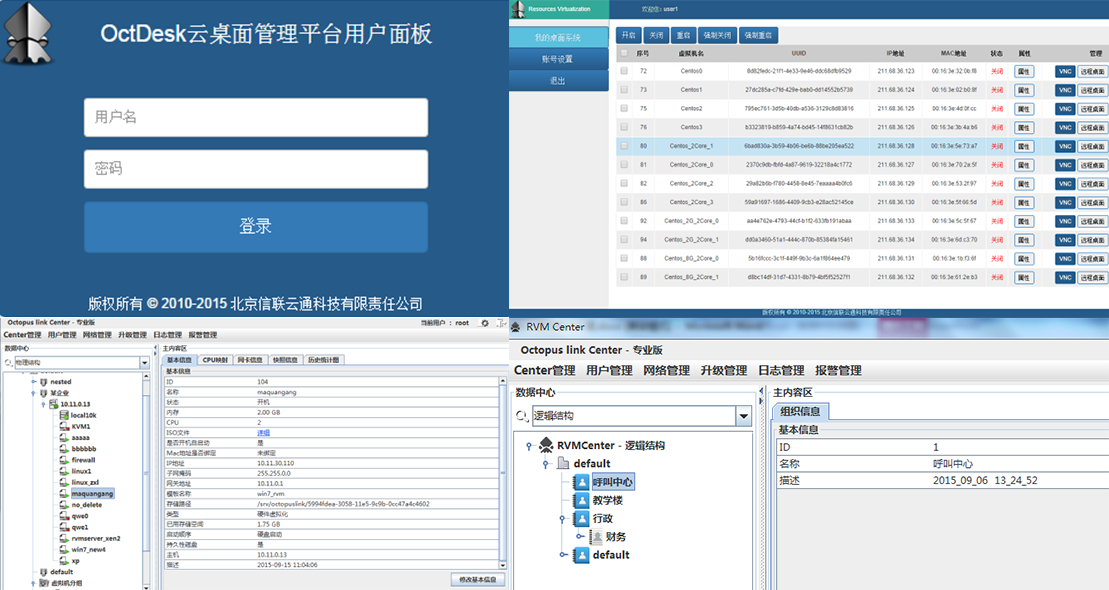

OCTDesk产品界面

考试阅卷中心规划

根据需求,为了满足最多100人同时阅卷为核心目标,做出以下的规划:
  • 1、在考试阅卷中心部署30台终端机、显示器以及键盘鼠标,用于满足少量的集中阅卷需求,并且在阅卷中心配备标准机柜以及2台高性能服务器。
  • 2、在高性能服务器上统一生成100台云桌面,并且设置隔离网络,只允许指定的办公室和老师能够访问阅卷云桌面。
  • 3、为了提高阅卷中心的使用率,本中心预留了能够进行日常研究科研用的计算能力,能够随时承载教师、学生的科研工作。需要进行科研活动的教师和学生在实验室、教室都可以通过网络远程访问到中心内的科研用云桌面,甚至在校园里,随时随地都可以继续前面的科研工作。这样就能够充分利用一切可用时间,提高阅卷中心计算资源的利用率。

技术参数如下

根据需求,为了满足最多100人同时阅卷为核心目标,做出以下的规划:

考试阅卷中心软硬一体机

  • 软硬件一体化设备,CPU配置不低于2块Intel至强CPU,主频不低于2.0GHz, 配置不少于128GB内存,至少提供八块480GB容量的SSD固态硬盘。
  • 内置服务器虚拟化系统软件和云课堂软件,单台服务器可以同时支持50路不同操作系统镜像的虚拟桌面应用,可以模拟真实pc的运行和操作环境,同时兼容主流的考试阅卷软件。
  • 支持系统自带用户管理功能,支持管理员、教师分级管理,不需要第三方LDAP系统。
  • 需提供服务器虚拟化软件及云课堂软件著作权登记证书。
  • 内置服务器虚拟化软件,非OEM产品,软件系统或平台具备自主知识产权,为国产化软件系统或软件平台。
  • 虚拟机可以实现物理机的全部功能,如具有自己的资源(内存、CPU、网卡、存储),可以指定单独的IP地址、MAC地址等。
  • 能够提供性能监控功能,对资源中CPU、网络、磁盘使用率等指标的实时数据统计,并能够分时间段显示资源使用率,能够在资源使用率达到或超过警戒线时,提供警示信息。
  • 支持IP地址池,地址资源统一管理,手工分配IP地址池或IP地址,自动分配IP地址池或IP地址。
  • 支持IP地址与MAC地址绑定。
  • 支持全虚拟化(Full Virtulization)和半虚拟化(Paravirtualization),并支持在创建虚拟机的同时,自动分配IP地址池内的IP地址。
  • 必须同时支持Xen和KVM虚拟化。
  • 兼容现有市场上X86服务器上能够运行的主流操作系统,尤其包括以下操作系统:Windows NT、WinXP、windows Vista、windows 10、Win2000、Win2003、windows 2008、Redhat Linux、Suselinux、 FreeBSD、Ubuntu、Debian 等等。
  • 支持主流应用软件的运行,包括但不局限于数据库、中间件、ERP等等。
  • 支持物理视图,对主机服务器资源能够以直观模式展示与操作;支持逻辑视图,能够对虚拟机进行逻辑分组管理。要求出示物理视图和逻辑视图界面截图。
  • 支持安全区,各逻辑分组间的虚拟机相互二层隔离,每个隔离组上允许添加服务列表,要求出示安全区界面截图。
  • 具备模板功能,可据模板进行虚拟机创建;
  • 支持定制模板功能,能够将虚拟机转化为模板,并且不影响原有虚拟机的正常运行;删除已经制作为模板的虚拟机时,即使有使用本虚拟机制作的模板创建的虚拟机存在,仍然允许删除此虚拟机。
  • .支持大并发创建虚拟机,批量创建虚拟机支持高级命令行操作,具备统一管理的IP地址资源,创建完毕的虚拟机能够直接使用IP地址资源。在计算资源允许的情况下,批量创建虚拟机数量不少于100台,批量创建时间不多于5分钟;
  • 支持虚拟机镜像的自动策略备份,通过配置不同策略(时间策略),实现虚拟机镜像的自动备份。
  • 虚拟机可以通过文件系统访问存储设备,可直接使用本地硬盘或集中存储,如SAN、NAS和iSCSI来安装虚拟机。
  • 提供P2V工具,实现物理机至虚拟机的平滑过渡。
  • 提供统一的图形界面管理软件,可以在一个地点完成所有虚拟机的日常管理工作,包括控制管理、CPU内存管理、IP地址池网络管理、性能分析、 在线维护等工作。同时支持Web 访问和命令行管理功能,并且支持独立客户端软件登录管理中心进行虚拟机的各种操作。Web端、命令行以及客户端软件的界面需要截图。
  • 在使用服务器本地存储的情况下,能够自动识别服务器组内相同的模板,并且根据控制中心指令,批量在服务器组内分布式创建基于同样模板的虚拟机。
  • 具有数据中心集群的功能,方便对不同物理区域内的主机进行集中管理。
  • 具有主机池的功能,能够为多台主机设备同时添加存储,减少管理员的操作复杂度。支持NFS、ISCSI等运程存储方式。
  • 能够按照不同的课程来分组虚拟机,并且能分组批量创建课程用虚拟机。
  • 具有教师权限的管理接口,能够按照课程分类一键创建、一键销毁。
  • 支持软件硬盘卡功能。
  • 支持虚拟机的冷、热迁移。
  • 虚拟化管理平台提供API等接口,可以与第三方管理软件结合或二次开发。
  • 支持桌面客户端的远程网络访问,能够远程连接和登陆虚拟化平台中桌面操作系统。
  • 支持桌面客户端多并发,并发数量不少于100台。
  • 支持桌面客户端连接虚拟化操作系统时的数据存储、文件拷贝、文件分发和文件共享,支持USB文件拷贝。
  • 后台支持本地存储、网络存储、云盘等多种文件存储方式。
  • 虚拟化管理软件和云桌面软件的功能必须为同一制造商产品,禁止借用第三方软件的整合,以保证功能的可靠性和安全性。
  • 投标人非虚拟化软件及云桌面软件制造商的,需提供制造商针对本项目给予产品的授权书;投标人是虚拟化软件及云桌面软件制造商的,需提供虚拟化软件及云桌面软件的软件著作权证书及软件产品证书。
  • 提供3年7*24电话支持和上门服务;免费版本升级;培训实验室相关管理人员使用该系统(提供承诺函并加盖本单位公章)

阅卷终端

  • 所有终端均需采用瘦客户机终端,必须采用X86架构终端,处理器不得低于赛扬1037U 双核,处理器主频不得低于1.8GHz;内存容量不低于2GB;提供不少于16GB的内置存储空间。提供不少于6个USB 2.0接口、1个千兆网口、1对音频输入输出接口。
  • 软硬件一体化设备,支持内置云桌面客户端程序可免身份验证,直接登录虚拟桌面。
  • 阅卷终端在断电、故障等异常时,仍能独立承担日常的短时间阅卷工作,必须内置Windows7以上操作系统。
